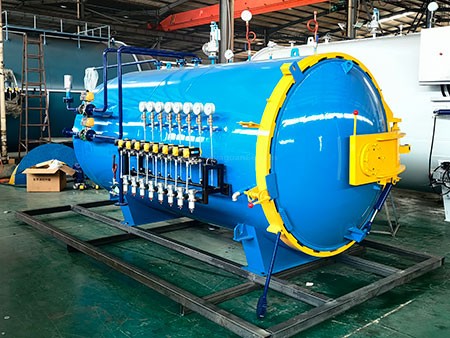

真空熱壓罐=普通熱壓罐+內置高真空系統，是碳纖維/復材高端固化的標準設備，核心就是“真空+高溫+高壓”三場協同，把孔隙壓到<1%、強度做到最高。

　　一、它和“普通熱壓罐”有啥不一樣？

　　很多人會混：

　　普通熱壓罐：靠“真空袋”在工件側抽真空，罐內是正壓（空氣/氮?dú)猓?/span>

　　真空熱壓罐：罐內本身可抽高真空（≤10Pa），再疊加工件真空袋，雙重排氣；升溫、加壓全程可在真空/低氧氣氛下進行。

　　簡單記：真空熱壓罐 = 罐內真空 + 工件真空袋 + 高溫高壓，排氣更徹底、防氧化更好、質量更穩。

　　二、核心原理（怎么干活）

　　標準流程：裝料→封真空袋→罐內抽高真空→升溫→充氮/空氣加壓→保溫保壓→可控冷卻→破真空→出罐

　　真空（雙級）：罐內≤10Pa + 袋內≤5Pa，把層間空氣、揮發分幾乎抽干凈；

　　高溫：環氧120–180℃、雙馬/氰酸酯200–250℃，降樹脂粘度、促交聯；

　　高壓：0.5–1.2MPa（航空常用0.6MPa），壓實鋪層、抑制孔隙、提高纖維含量（55–65%）。

　　三、設備構成（關鍵系統）

　　比普通熱壓罐多了高真空機組+密封+氧控：

　　1. 罐體：臥式壓力容器，碳鋼/不銹鋼，直徑1–6m、長2–20m，承壓1.5–2.5MPa、耐溫250–400℃；

　　2. 真空系統：機械泵+羅茨泵+分子泵（可選），極限真空≤5Pa，配真空計、擋板閥；

　　3. 加熱/冷卻：電加熱/導熱油 + 大功率循環風機，溫場均勻性±1℃，升溫1–2℃/min、冷卻≤2℃/min；

　　4. 加壓/氣氛：氮?dú)?空氣增壓，壓力精度±0.01MPa；氧含量監測（≤2%），超了自動氮置換；

　　5. 控制：PLC+HMI，多段溫壓真空曲線可編程，數據追溯、報警聯鎖；

　　6. 安全：超溫/超壓/真空異常/氧含量超限聯鎖，安全泄壓、防爆、應急水冷。

　　四、典型工藝參數（碳纖維/航空級）

　　真空：罐內≤10Pa、袋內≤5Pa，全程維持；

　　溫度：室溫→180℃（環氧），2℃/min，保溫2h；

　　壓力：0.6MPa（氮?dú)猓郎刂?0℃時開始加壓；

　　冷卻：≤2℃/min至60℃出罐；

　　周期：8–12h/爐。

　　五、優點（為什么貴還要用）

　　? 孔隙率極低：<1%，比普通熱壓罐更穩；

　　? 防氧化好：真空/低氧環境，高溫樹脂不氧化、不變色；

　　? 性能頂級：纖維含量高、層間結合強，強度/模量更高；

　　? 適合高端材料：雙馬、氰酸酯、熱塑性預浸料等高耐熱體系；

　　? 復雜大件：機翼、機身、整流罩、衛星結構等一體化成型。

　　六、缺點

　　? 投資大：比同規格普通熱壓罐貴20–40%；

　　? 能耗高：真空機組+加熱+風機，耗電高；

　　? 周期長：單爐8–12h，效率低于模壓/RTM；

　　? 維護復雜：真空密封、泵組、氧控需定期維護。

　　七、應用場景

　　?? 航空航天：軍機/民機機翼、機身、尾翼、雷達罩、發動機罩、衛星結構、火箭整流罩；
